CNC Torna Eğitimi 1. Ders: CNC Torna Teknolojisi ve Makine Anatomisi

CNC torna, geleneksel tornada ustanın el çarklarıyla, kendi tecrübesiyle yaptığı talaş kaldırma işini; milisaniyeler içinde karar veren bir bilgisayara, yüksek güçlü servo motorlara ve mikron (metrenin binde biri) hassasiyetindeki mekanik sistemlere devreden bir takım tezgâhıdır. Bu ilk derste henüz program yazmayacağız. Önce makinenin hangi parçadan oluştuğunu, hareketin nasıl doğduğunu, parçanın nasıl işlendiğini ve güvenli çalışmanın neden her şeyin önünde geldiğini kavrayacağız. Çünkü bir kod satırını doğru okuyabilmek için, o komutun makine üzerinde hangi parçayı, hangi yönde ve hangi hızla hareket ettirdiğini bilmek gerekir.

Bu Derste Cevaplayacağımız Sorular

• CNC torna nedir, konvansiyonel tornadan farkı nedir?
• İş parçası ve kesici takım nasıl hareket eder?
• Ayna, taret, fener mili ve punta ne işe yarar?
• Servo motor, bilyalı vida ve enkoder nasıl birlikte çalışır?
• Tezgâh neden açıldıktan sonra referansa gönderilir?
• Otomatik program çalıştırılmadan önce hangi kontroller yapılır?
• CNC tornada en önemli güvenlik kuralları nelerdir?

Bu temeller oturmadan yalnızca kod ezberlemek, kimseyi iyi bir CNC operatörü veya programcısı yapmaz. Sağlam bir başlangıç, sonraki tüm derslerin üzerine kurulacağı zemindir.

1. CNC Torna Nedir?

CNC, İngilizce Computer Numerical Control kelimelerinin kısaltmasıdır; Türkçede “Bilgisayarlı Sayısal Kontrol” denir. CNC torna; iş parçasının döndüğü, kesici takımın ise bilgisayardan gelen komutlara göre hareket ederek talaş kaldırdığı bir tezgâhtır. Yani “ekranı olan bir torna” değildir; eksenleri, iş mili ve yardımcı sistemleri belirli sayısal komutlara göre hareket eder.

Konvansiyonel tornada operatör arabayı ve enine kızağı elle hareket ettirir, kesme derinliğini elle verir, ölçüleri sürekli kendi kontrol eder ve işi büyük ölçüde el becerisiyle yürütür. CNC tornada ise bu hareketlerin büyük bölümü servo motorlar, bilyalı vidalar, sürücüler, konum algılayıcılar ve CNC kontrol ünitesi tarafından yönetilir.

CNC Torna ile Konvansiyonel Torna Arasındaki Fark

İkisi de aynı talaş kaldırma prensibine dayanır: iş parçası döner, kesici takım talaş kaldırır. Asıl fark hareketlerin nasıl kontrol edildiğidir. Konvansiyonel tornada operatör kolları ve el çarklarını kullanır, işin çoğunu tecrübesiyle yönetir. CNC tornada ise operatör ya da programcı hareket noktalarını sayısal olarak tanımlar, takım numarasını belirler, devir ve ilerleme değerlerini girer, programı kontrol ünitesine yükler ve tezgâhı güvenli biçimde çalıştırır.

CNC özellikle şu durumlarda avantaj sağlar: aynı parçadan çok sayıda üretilecekse, ölçü hassasiyeti yüksekse, parçada çok sayıda kademe, kanal, konik veya radyüs varsa, üretim süresi kısa olmalıysa ve parçaların birbirine yakın ölçülerde çıkması isteniyorsa. Ancak tezgâhın otomatik olması operatörün daha az bilgiye ihtiyaç duyduğu anlamına gelmez; tam tersine operatörün teknik resim, takım bilgisi, kesme değerleri, bağlama, koordinat, program kontrolü, ölçme ve güvenlik konularını anlaması gerekir.

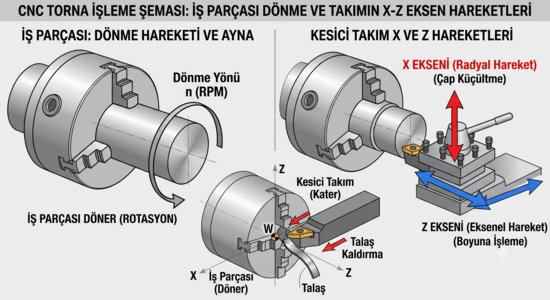

2. Temel Çalışma Mantığı

Tornalamanın temelinde iki ana hareket vardır: iş parçasının dönmesi ve kesici takımın iş parçasına göre ilerlemesi. İş parçası aynaya bağlanır, ayna fener mili tarafından döndürülür; kesici takım ise taret üzerinde bulunur ve X ile Z eksenlerinde hareket eder. Takım dönen parçaya temas ettiğinde talaş kalkar.

Basit bir örnek: Çapı 50 mm olan silindirik bir parçanın çapını 40 mm’ye düşürmek isteyelim. İş parçası aynada döner, takım parçaya yaklaşır, X yönünde belirli bir derinliğe iner ve ardından Z yönünde ilerleyerek parçanın boyu boyunca talaş kaldırır. Burada anlaşılması gereken en önemli nokta şudur: tornada çoğunlukla iş parçası döner, kesici takım doğrusal hareket eder. Freze tezgâhında genellikle kesici takım döner; tornada ise temel işlemde dönen eleman iş parçasıdır.

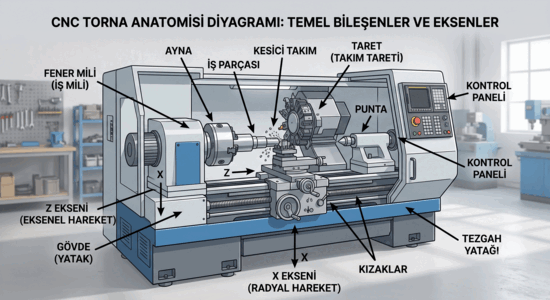

3. CNC Torna Tezgâhının Ana Bölümleri

Tezgâhların görünüşü üreticiye göre değişse de temel bölümler büyük ölçüde aynıdır.

Tezgâh Gövdesi (Banko) ve Kızaklar

Gövde makinenin ana taşıyıcı yapısıdır: fener milini taşır, kızakları destekler, kesme kuvvetlerini karşılar, titreşimi sönümler ve eksenlerin düzgün hareketini sağlar. Bu yüzden yüksek rijitliğe (eğilme ve burulmaya karşı dirence) sahip olmalıdır. Rijitlik yetersizse titreşim oluşur, yüzey kalitesi bozulur, takım ömrü azalır ve ölçü hataları çıkar. Döküm gövdelerde genellikle içi boş kesitler kullanılır; bu yapı hem titreşimi sönümler hem de ağırlık/dayanım oranında verimlidir. Hareketli kızaklar ise eski tip sürtünmeli yüzeyler yerine lineer bilyalı kızaklar üzerinde kayar; sürtünmeyi neredeyse sıfıra indiren bu yapı sayesinde eksenler yüksek hızda, takılmadan hareket eder.

Hareketin Sırrı: Bilyalı Vidalı Miller (Ball Screw)

Eski tezgâhlarda kare veya trapez vidalar kullanılırdı; bu vidalarda daima mekanik boşluk (backlash) ve yüksek sürtünme vardı. CNC tezgâhlarda ise dönme hareketini doğrusal harekete çeviren ve boşluksuza yakın çalışan bilyalı vidalı miller kullanılır. Mildeki diş profilleri yarım yuvarlaktır ve somunun içi çelik bilyelerle doludur; vida döndükçe bilyeler kanallar içinde dolaşarak hareketi iletir. Örneğin 32 mm çapında ve 10 mm adımlı kaliteli bir bilyalı mil, koca bir eksen boyunca yalnızca 0,005 mm mertebesinde hata payıyla konumlanabilir. Ancak bu miller zamanla ve ağır çalışma şartlarında aşınır; mikroskobik aşınma, bilgisayardaki veriler doğru olsa bile parçanın tolerans dışı çıkmasına yol açar. İşte bu yüzden tezgâhı “çarpmadan” kullanmak, bilyalı milin ömrü için hayati önemdedir.

Fener Mili (Spindle) ve Ayna (Chuck)

Fener mili, aynayı ve dolayısıyla iş parçasını döndüren ana mildir. İş mili motoru, yataklar, kayış/dişli aktarımı, devir ölçme sistemi ve ayna bağlantısı bu sistemin parçalarıdır. Programdan gelen komutlarla fener mili saat yönünde veya tersinde dönebilir, belirli bir devirde çalışabilir ya da durdurulabilir. Fener milinin dönüşü yalnızca parçayı çevirmek için değildir; vida açma gibi işlemlerde iş mili ile eksen hareketlerinin senkron olması gerekir.

Ayna, iş parçasını tutan ve fener miliyle birlikte döndüren bağlama elemanıdır. Konvansiyonel tornaların aksine CNC aynaları insan gücüyle değil, pnömatik (hava) veya hidrolik basınçla saniyeler içinde otomatik kilitlenir. Parçanın geometrisine göre farklı aynalar kullanılır:

• 3 ayaklı aynalar: Silindirik veya altıgen parçalar için.
• 4 ayaklı aynalar: Kare, dörtgen veya dairesel olmayan parçalar için.
• Pensler (collet): Küçük çaplı, hassas yüzeyli parçaları iz bırakmadan ve salgısız tutmak için.

Aynanın görevi parçayı merkezlemek, yeterli kuvvetle sıkmak, işleme sırasında kaymasını önlemek ve fener milinin dönüşünü parçaya aktarmaktır. Yetersiz sıkma çok tehlikelidir; parça işleme sırasında aynadan fırlayabilir. Bu yüzden sıkma yüzeyi yeterli olmalı, parça gereğinden fazla dışarı çıkarılmamalı, ayaklar doğru konumlanmalı ve ayna basıncı parçaya uygun seçilmelidir. Aşırı basınç da her zaman doğru değildir: ince cidarlı veya hassas parçalar yüksek basınç altında şekil değiştirebilir.

Taret (Turret) ve Gang Sistemi

Bir parçayı işlerken dış çap tornalama, delik delme, kanal açma, vida çekme gibi birçok takım gerekir. Taret, bu kesici takımların bağlandığı ve programda istenen takımı saniyeler içinde işleme konumuna getiren döner takım taşıyıcıdır. Böylece operatörün her işlemde takımı elle söküp bağlaması gerekmez. Örnek bir düzen: T01 dış çap kaba kalemi, T02 finiş kalemi, T03 kanal kalemi, T04 vida kalemi, T05 matkap. Çok küçük ve seri üretim yapan bazı tornalarda döner taret yerine takımların yan yana dizildiği gang tipi sistemler kullanılır.

Punta (Tailstock)

İş parçası ince ve uzunsa, ayna ne kadar güçlü sıksa da parça dönerken esner ve titrer; bu da yüzey kalitesini bozar, ölçü hatası ve güvenlik riski oluşturur. Punta, parçanın boşta kalan ucundan destek veren hidrolik veya manuel baskılı ünitedir. Genellikle parça ucuna bir punta matkabıyla yuva açılır ve punta ucu bu yuvaya girerek parçayı sabitler. Kısa ve rijit parçalar yalnızca aynadan bağlanabilir; parça uzunluğu arttıkça destek ihtiyacı da artar.

Eksenler: X, Z ve C

Standart bir CNC tornada temel olarak iki doğrusal eksen bulunur. Z ekseni fener mili eksenine paraleldir ve çoğunlukla parçanın boyu boyunca ilerlemedir. X ekseni parçanın çap yönündedir; merkeze yaklaşma veya uzaklaşma hareketidir. Bazı modern tezgâhlarda aynanın dönme miktarı 0,001 derece hassasiyetle kontrol edilebilen bir C ekseni de bulunur; bu sayede parça üzerinde frezeleme yapılabilir. Daha gelişmiş tezgâhlarda ayrıca Y ekseni, ikinci fener mili, ikinci taret ve tahrikli takımlar olabilir. Ancak standart iki eksenli CNC torna mantığının temeli X ve Z’dir.

Kontrol Ünitesi

Kontrol ünitesi; programın yazıldığı, verilerin girildiği ve tezgâhın çalışmasının yönetildiği sistemdir. Üzerinden program yazılır veya çağrılır, takım ve iş parçası ofsetleri girilir, tezgâhın konumu izlenir, alarmlar görüntülenir, devir ve ilerleme takip edilir, program otomatik çalıştırılır, tek blok veya kuru çalışma yapılır. Bu eğitimde programlama örnekleri ağırlıklı olarak FANUC tabanlı ISO programlama mantığıyla anlatılacaktır; ancak amaç belirli bir ekranın tuşlarını ezberletmek değildir. Temel mantık öğrenildiğinde Siemens, Mazak, Mitsubishi, Haas veya Okuma gibi farklı kontrol sistemleri de kolayca öğrenilir. Panel değişse de şu temel unsurlar hep aynıdır: eksen hareketi, takım seçimi, devir, ilerleme, koordinat sistemi, iş parçası sıfırı, takım telafisi ve program kontrolü.

Yağlama, Soğutma ve Talaş Konveyörü

Hareket eden büyük metal kütlelerin mikron hassasiyetinde kayabilmesi için sürekli yağlanması şarttır. Bunun için özel kızak yağları kullanılır; görevi sadece kaydırmak değil, ilk kalkış anında oluşabilecek “stick-slip” (yapış-kay) titreşimlerini de önlemektir. Operatörün en önemli görevlerinden biri yağ seviyesini kontrol etmektir; ancak aşırı yağlama da yapılmamalıdır, taşan yağ elektronik devreleri kaplayarak arızaya yol açabilir.

Kesme sırasında takım ile parça arasındaki sıcaklık çok yükselir. Soğutma sıvısı (genellikle bor yağı) kesme bölgesini soğutur, talaşı uzaklaştırır, takım aşınmasını azaltır ve parçanın ısıyla genleşip ölçüsünün bozulmasını önler. Her işlemde aynı yöntem kullanılmaz: takım ve parça malzemesine göre bol soğutma, yüksek basınçlı soğutma, minimum miktarda yağlama (MQL) veya kuru kesme uygulanabilir. FANUC tabanlı örneklerde soğutmayı açma/kapama için genellikle M08 ve M09 komutları kullanılır. Kesilen kızgın talaşlar ise makine altındaki yürüyen bant, yani talaş konveyörü ile otomatik olarak dış hazneye atılır. Talaşlar hiçbir zaman dönen parça yakınından elle alınmamalıdır.

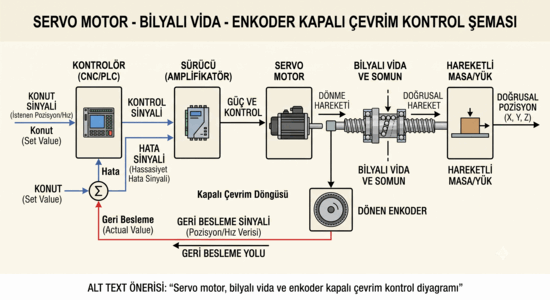

4. Hareket Nasıl Oluşur? Servo, Bilyalı Vida ve Enkoder

CNC tornanın en kritik mantığı, sayısal komutun fiziksel harekete dönüşmesidir. Program içinde takımın gideceği konum yazılır (ileride öğreneceğimiz bir komut örneği: G00 X50 Z5). Kontrol ünitesi mevcut konumu bilir, hedef konumu ve her eksenin ne kadar hareket edeceğini hesaplar, hareket hızını düzenler ve servo sürücülere emir gönderir. Servo sürücü bu düşük güçlü sinyali güçlendirip motora uygun elektrik enerjisi olarak iletir; servo motor belirlenen miktarda döner. Motorun dönme hareketi bilyalı vida ile doğrusal harekete çevrilir: motor döndükçe vida döner, somun ilerler, kızak hareket eder ve takım hedef konuma yaklaşır.

Makine motora sadece “dön” deyip sonucu tahmin etmez. Motorun ucundaki enkoder (konum algılayıcı), hareketin gerçek miktarını ölçer ve kontrol ünitesine geri bildirir: motor ne kadar döndü, eksen ne kadar ilerledi, hedefe ulaşıldı mı, yön doğru mu? Kontrol ünitesi hedef konum ile gerçek konumu karşılaştırır ve eksen hedefe ulaşmadıysa düzeltir. Bu yapıya kapalı çevrim kontrol denir. Basit bir benzetmeyle: birine “beş metre ilerle” dersiniz; gözü kapalı tahminle yürürse açık çevrim, her adımda konumunu ölçüp hedefe kalan mesafeyi kontrol ederse kapalı çevrimdir. Modern CNC hassasiyetinin sırrı tam da bu sürekli ölçme ve düzeltmedir.

5. Tezgâh Neden Referansa Gönderilir?

CNC enkoderleri maliyeti düşük tutmak için genellikle artışlı (incremental) mantıkla çalışır. Yani enerji kesilince eksenlerin konum bilgisi kaybolabilir; makine sabah ilk açıldığında kızakların nerede olduğunu “unutmuş” durumdadır. Bu yüzden tezgâh açıldıktan sonra eksenler üreticinin belirlediği Makine Sıfırı (Referans Noktası / Zero Return) noktasına gönderilir; sistem böylece nerede olduğunu tanıyıp kendini kalibre eder. Bu işlem tezgâha göre “referansa dönüş”, “home pozisyonu”, “reference return” gibi isimlerle anılır; FANUC sistemlerinde otomatik dönüş için G28 gibi komutlar bulunur.

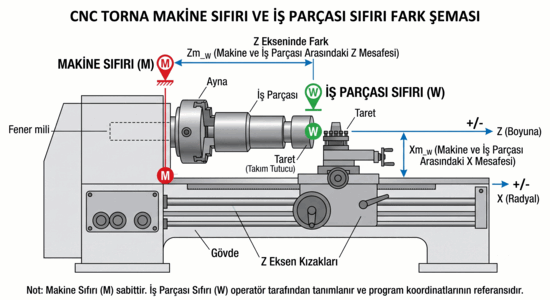

Önemli bir ayrım: Makine referans noktası ile iş parçası sıfırı aynı şey değildir. Makine referansı, tezgâh üreticisinin belirlediği sabit bir noktadır. İş parçası sıfırı ise işlenecek parçaya göre programcı veya operatör tarafından belirlenen çalışma başlangıç noktasıdır. İş parçası sıfırını bir sonraki derste ayrıntılı işleyeceğiz.

6. CNC Torna Çalışma Modları

Kontrol sistemine göre mod isimleri ve düğmeler değişse de temel çalışma biçimleri benzerdir.

• Manuel: Operatör eksenleri ve yardımcı fonksiyonları doğrudan kontrol eder; ekseni hareket ettirebilir, iş milini çalıştırabilir, takım değiştirebilir, soğutmayı açabilir, tezgâhı referansa gönderebilir.
• JOG: İlgili yön düğmesine (X+, X−, Z+, Z−) basıldığı sürece eksen hareket eder. Hız yanlış seçilirse takım hızla aynaya veya parçaya yaklaşabilir; yeni başlayanlar önce düşük hız kullanmalı, takımın konumunu görmeli, yönü düşünmeli, sonra basmalıdır.
• El çarkı: Eksenleri kontrollü ve küçük adımlarla hareket ettirir. Genellikle ×1, ×10, ×100 gibi büyütme değerleri vardır. Parçaya yaklaşırken yüksek çarpan kullanılmamalıdır; büyük ölçek faktöründe küçük bir el hareketi büyük eksen hareketine dönüşerek çarpışmaya yol açabilir.
• MDI (Manual Data Input): Kısa komutları doğrudan girip çalıştırma modudur; iş milini döndürmek, bir takımı çağırmak, ekseni belirli konuma göndermek için kullanılır. Komut kısa olsa da gerçek hareket oluşturur, mutlaka kontrol edilmelidir.
• EDIT: Program yazma ve düzenleme modu; yeni program oluşturma, eski programı çağırma, satır ekleme/silme, değer değiştirme işlemleri burada yapılır.
• Otomatik: Kayıtlı program satırları sırayla çalıştırılır; tezgâh takımı çağırır, iş milini döndürür, soğutmayı açar, eksenleri hareket ettirir, talaş kaldırır ve program sonunda durur.

Otomatik çalışma “program doğru” anlamına gelmez. Program doğru yazılsa bile yanlış takım bağlanmış, takım ofseti yanlış girilmiş, parça yanlış sıkılmış, iş parçası sıfırı yanlış olabilir. Bu yüzden ilk çalıştırma daima kontrollü yapılmalıdır.

7. Programı Güvenli Kontrol Etme Araçları

• Tek blok: Etkinken program bir satır çalışır ve durur. Operatör her satırdan sonra takımın konumunu, yönünü ve aynaya olan mesafesini kontrol edebilir. İlk parça çalıştırmalarında çok önemlidir.
• Hızlı hareket yüzdesi (rapid override): G00 gibi hızlı hareketlerde tezgâh çok yükselebilir; bu ayarla hız %100, %50, %25 gibi oranlara düşürülür. İlk denemede düşürmek, olası bir hatayı fark etmek için zaman kazandırır.
• İlerleme yüzdesi (feed override): Kesme sırasındaki ilerleme değeri panelden azaltılıp artırılabilir. Ancak vida açma gibi senkron işlemlerde her zaman normal kullanılamaz.
• Kuru çalışma (dry run): Programı gerçek kesme şartlarından farklı bir hızla test eder; takım yolunu görmek, sıralamayı kontrol etmek ve çarpışma ihtimalini değerlendirmek için kullanılır. Kuru çalışma hızı bazen programlanan ilerlemeden yüksek olabileceği için “tamamen risksiz” kabul edilmemelidir.
• Makine kilidi: Bazı sistemlerde eksen hareketlerini veya yardımcı fonksiyonları devre dışı bırakarak program akışı kontrol edilebilir. Kilit kaldırıldığında mevcut konum ile program konumu arasında fark oluşup oluşmadığı dikkatle değerlendirilmelidir.

8. CNC Torna Tezgâhında İş Güvenliği

CNC torna güçlü, hızlı ve hassas bir makinedir; aynı özellikler yanlış kullanımda ciddi tehlikeye dönüşür. Makinenin kapalı kabini, güvenlik anahtarları ve alarmları vardır, ama hiçbir güvenlik sistemi operatörün dikkatinin yerini tutmaz. Senin can güvenliğin, makineden ve üretilecek parçadan çok daha önemlidir.

• Acil durdurmayı öğren: Acil durdurma (E-STOP) düğmesinin yerini, tezgâha bakmadan bulabilecek kadar iyi bil. Çarpışma yaklaşıyorsa, parça gevşediyse, olağan dışı ses duyulduysa, takım kırıldıysa veya biri risk altındaysa kullanılır.
• Dönen parçaya yaklaşma: İş mili dönerken parçaya dokunulmaz, ölçüm yapılmaz, talaş temizlenmez, ayna ayaklarına yaklaşılmaz. Dönen parçaya bez tutmak özellikle tehlikelidir; bez parçaya sarılarak operatörü makineye çekebilir.
• Bol kıyafet ve takı kullanma: Dönen parçalar bol kollu kıyafeti, eldiveni, kolyeyi, bilekliği ve uzun saçı yakalayabilir. Saçlar toplanmalı, takılar çıkarılmalı, uygun iş kıyafeti giyilmelidir. Dönen makine yakınında eldiven de tehlikeli olabilir.
• Parçayı güvenli bağla: Program öncesi parçanın yeterince sıkıldığı, ayakların doğru oturduğu, çıkıntının uygun olduğu, uzun parçanın desteklendiği ve ayna basıncının doğru olduğu kontrol edilmelidir. Yanlış bağlanan parça yüksek devirde aynadan fırlayabilir.
• Takımları doğru bağla: Kesici takım tutucuya doğru yerleştirilmeli, yeterli torkla sıkılmalı, gereğinden fazla dışarı çıkarılmamalı, taret ve ayna ile çarpışmayacak konumda olmalıdır. İç çap baraları uzun bağlandığında titreşim riski artar.
• Koruyucu kapıları kapalı tut: Kapı; talaşı, soğutma sıvısını, kırılan takım ve parça parçalarını makine içinde tutar. Kapı emniyet sistemlerini iptal etmek son derece tehlikelidir.
• Talaşları elle temizleme: Talaşlar çok sıcak, keskin ve sarılmış olabilir. Makine durdurulmalı, uygun talaş kancası kullanılmalı, çıplak elle temas edilmemelidir.
• Ölçerken iş milini durdur: Kumpas veya mikrometreyle ölçmeden önce iş mili tamamen durdurulmalı, takım güvenli noktaya çekilmeli, parçanın döndüğünden emin olunmalıdır.
• Elektrik panolarına dokunma: Elektrik panosu, servo sürücüler ve bağlantı kutularında ölümcül gerilim bulunur; şimşek işaretli veya yalıtımlı kapaklı donanıma dokunulmaz. Elektriksel bakım yalnızca yetkili personelce yapılır. CNC’nin belleğini koruyan hafıza pilleri “düşük pil voltajı” alarmı verince kısa sürede değiştirilmelidir; bu işlem, ayarlar silinmesin diye güç açık ama E-STOP basılıyken, uzmanlarca yapılır.
• Parametreleri gelişigüzel değiştirme: CNC parametreleri eksen yönünü, referans konumunu, hız sınırlarını ve ofset davranışını belirler. Genellikle fabrikada ayarlanır; fonksiyonu tam anlaşılmadan değiştirilmemelidir. Yanlış girilen parametre tezgâhın normal çalışma şartlarını bozabilir.

9. İlk Çalıştırma Öncesi Kontrol Listesi

Bir programın ekranda bulunması güvenli olduğu anlamına gelmez. Aşağıdaki kontrol sırası iyi bir başlangıç alışkanlığıdır.

• Tezgâh: Çevre temiz mi, zeminde yağ/su var mı, acil durdurma yeri biliniyor mu, koruyucu kapılar çalışıyor mu, hidrolik/yağlama alarmı var mı, tezgâh referansa gönderildi mi?
• İş parçası: Doğru malzeme mi, yeterince sıkıldı mı, aynadan fazla mı çıkıyor, uzun parça desteklendi mi, ayna ayakları takım yoluna giriyor mu?
• Takım: Doğru takım doğru istasyonda mı, sıkılmış mı, kesici uç sağlam mı, takım boyu güvenli mi, takım numarası programla uyumlu mu, ofset doğru mu?
• Program: Doğru program çağrıldı mı, ölçü birimi doğru mu, iş mili yönü doğru mu, devir sınırı var mı, kesme hızı ve ilerleme uygun mu, başlangıç noktası ve program sonu güvenli mi?
• İlk çalıştırma: Hızlı hareket yüzdesi düşürüldü mü, tek blok açık mı, operatör acil durdurmaya ulaşabiliyor mu, ilk temas noktası dikkatle izleniyor mu?

10. Yeni Başlayanların Sık Yaptığı Hatalar

• Yönü düşünmeden düğmeye basmak: Özellikle JOG modunda X+/X− karıştırılır. Önce takımın konumuna bak, gideceği yönü zihninde canlandır, düşük hız seç, kısa hareket ver, sonucu kontrol et.
• Hızlı hareketi kesme sanmak: G00 hızlı konumlandırma içindir, kesme için kullanılmaz. İleride G00 ile G01 farkını ayrıntılı işleyeceğiz.
• “Program doğruysa her şey güvenli” sanmak: Program geometrik olarak doğru olsa bile yanlış takım, yanlış ofset veya yanlış sıkma çarpışmaya yol açabilir.
• El çarkında yüksek çarpan kullanmak: Takıma yakınken ×100 seçilirse küçük hareket büyük eksen hareketi oluşturur.
• Takımı güvenli noktaya çekmeden taret döndürmek: Uzun takım dönüş sırasında aynaya, parçaya veya puntaya çarpabilir.
• Anormal sesi önemsememek: Normal olmayan ses çoğu zaman titreşim, gevşek parça, aşırı kesme yükü veya mekanik sorunun işaretidir. Şüphede makine durdurulup neden araştırılır.

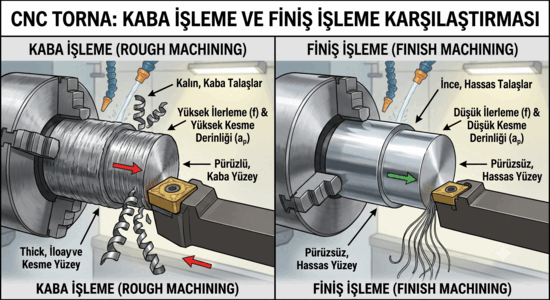

11. Kaba İşleme ve Finiş İşleme Mantığı

Bu bir programlama dersi olmasa da iki temel kavramı şimdiden anlamak gerekir. Kaba işlemenin amacı fazla malzemeyi kısa sürede kaldırmaktır; genellikle daha yüksek paso, daha yüksek ilerleme ve güçlü takım kullanılır, finiş için küçük bir talaş payı bırakılır. Finiş işlemenin amacı son ölçüyü elde etmek, yüzey kalitesini iyileştirmek ve hassasiyeti sağlamaktır; genellikle daha küçük paso, daha düşük ilerleme ve uygun uç köşe yarıçapı kullanılır. Kısacası: kaba işleme parçanın genel şeklini oluşturur, finiş işleme parçayı son ölçü ve yüzey kalitesine getirir.

12. Atölye Gözlem Uygulaması

Bu uygulama henüz talaş kaldırmadan yapılabilir. Bir CNC torna tezgâhı üzerinde şu parçaları bulun: fener mili, ayna, ayna ayakları, taret, kesici takım, X ve Z eksen hareket yönleri, punta, soğutma nozulu, talaş konveyörü, koruyucu kapı, acil durdurma düğmesi, kontrol paneli ve el çarkı. Ardından şunları cevaplayın: İş parçasını hangi eleman döndürür? Kesici takımlar nerede bulunur? Uzun parçayı hangi eleman destekler? Takım çap yönünde hangi eksende hareket eder? Boy yönünde hangi eksende? Acil durumda hangi düğme kullanılır? Talaş neden elle temizlenmemelidir?

13. Örnek Çalışma Senaryosu

Bir öğrenci, çapı 40 mm ve boyu 80 mm olan bir çelik parçayı işlemeye hazırlanıyor. Parça aynaya bağlı, dış çap kalemi taretin birinci istasyonunda. İzlenecek sıra:

1. Tezgâhın çevresini kontrol eder.
2. Acil durdurma düğmesinin yerini doğrular.
3. Tezgâhı referansa gönderir.
4. Parçanın aynada yeterli sıkıldığını ve çıkıntının uygunluğunu kontrol eder.
5. Takımın doğru istasyonda ve kesici ucun sağlam olduğunu kontrol eder.
6. Takım ile ayna ayakları arasındaki mesafeyi değerlendirir.
7. Doğru programı çağırıp takım ve parça ofsetlerini kontrol eder.
8. Hızlı hareket yüzdesini düşürür, tek blok modunu açar.
9. Programı satır satır çalıştırır, ilk yaklaşma hareketini dikkatle izler.
10. Kesme sırasında olağan dışı ses ve titreşimi takip eder.
11. Ölçümden önce iş milini durdurur, takımı güvenli noktaya çeker ve parçayı ölçer.

Bu sıra her tezgâhta birebir aynı olmayabilir; ama temel düşünce aynıdır: önce güvenlik, sonra bağlama ve takım kontrolü, ardından program ve kontrollü ilk çalıştırma.

Bilgi Kutusu: Kontrol Ünitesi ile Makine Aynı Şey Değildir

Öğrencilerin sık yaptığı kavram hatalarından biri, CNC kontrol ünitesini tüm makineyle aynı sanmaktır. FANUC, Siemens veya Mitsubishi gibi sistemler kontrol altyapısını sağlar; ancak makinenin gövdesi, aynası, tareti, punta sistemi, hidrolik yapısı, yardımcı M kodları, emniyet alanları ve takım değiştirme davranışı tezgâh üreticisine göre değişir. Bu yüzden yalnızca kontrol ünitesi kılavuzu yetmez; gerçek tezgâh kullanılırken makine üreticisinin kullanım kılavuzu da mutlaka dikkate alınmalıdır.

Ders Özeti

• CNC torna, iş parçasının döndüğü ve takımın bilgisayar kontrollü eksenlerde hareket ettiği bir tezgâhtır; temel doğrusal eksenler X ve Z’dir.
• Fener mili aynayı ve parçayı döndürür, ayna parçayı tutar, taret farklı takımları taşır, punta uzun parçaları destekler.
• Servo motor dönme hareketi üretir, bilyalı vida bunu doğrusal harekete çevirir, enkoder gerçek konumu ölçerek kapalı çevrim kontrolü sağlar.
• Artışlı enkoderler nedeniyle tezgâh açıldıktan sonra makine sıfırına (referansa) gönderilir; makine referansı ile iş parçası sıfırı farklı şeylerdir.
• Manuel, JOG, el çarkı, MDI, EDIT ve otomatik modlar farklı amaçlarla kullanılır; ilk çalıştırmalarda tek blok ve düşük hızlı yaklaşma esastır.
• Programın doğru olması tek başına yeterli değildir; takım, parça bağlama ve ofsetler de kontrol edilmelidir. Güvenlik her zaman önce gelir.

Değerlendirme Testi

Aşağıdaki sorular yalnızca okuyup okumadığını değil, konular arasındaki mühendislik ilişkilerini kavrayıp kavramadığını ölçer.

1. CNC tornada iş parçasını döndüren ana sistem hangisidir? A) Taret B) Fener mili C) Punta D) El çarkı
2. Servo motorun dönme hareketini doğrusal eksen hareketine dönüştüren eleman hangisidir? A) Enkoder B) Bilyalı vida C) Punta D) Soğutma nozulu
3. Servo komutu uygulandıktan sonra kızağın istenen konuma ulaşıp ulaşmadığını ölçen ve gerekirse hatayı telafi eden donanım hangisidir? A) Talaş konveyörü B) Servo sürücü C) Enkoder D) İş mili motoru
4. (Doğru/Yanlış) Artışlı algılayıcılı bir CNC torna sabah ilk açıldığında kızakların yerini bilmez; kendini kalibre etmesi için makine sıfırına (referansa) gönderilmesi gerekir.
5. İlk program çalıştırmasında aşağıdakilerden hangisi daha güvenli bir uygulamadır? A) Hızlı hareketi %100 açmak B) Tek blok kullanmak C) Koruyucu kapıyı açık bırakmak D) Ofsetleri kontrol etmemek
6. Talaş temizliği için hangisi uygundur? A) Dönen parçanın yanından elle almak B) Bezle dönen parçaya yaklaşmak C) Makine durduktan sonra uygun talaş kancası kullanmak D) İş mili dönerken fırçayla temizlemek
7. CNC parametreleriyle ilgili doğru ifade hangisidir? A) İstenildiği zaman değiştirilebilir B) Yalnızca ekran rengini değiştirir C) Tezgâhın davranışını etkileyebilir ve bilinçsiz değiştirilmemelidir D) Programdan bağımsız ve önemsizdir

Açık Uçlu Sorular

• CNC torna ile konvansiyonel torna arasındaki temel farkı açıklayın.
• Servo motor, bilyalı vida ve enkoderin birlikte nasıl çalıştığını kendi cümlelerinizle anlatın.
• Tezgâhın referansa gönderilmesi neden gereklidir?
• Program doğru olsa bile neden çarpışma meydana gelebilir?
• CNC torna çalıştırılmadan önce yapılması gereken beş kontrolü yazın.

Özet ve Sonraki Ders

Bu dersi tamamlayan öğrenci henüz CNC programcısı değildir; ama artık CNC tornaya yalnızca bir makine olarak bakmaz. Hareketin nereden geldiğini, takımın ve parçanın görevini, tezgâhın temel bölümlerini, otomatik işlemin arkasındaki mekanik sistemi ve güvenli çalışmanın temel şartlarını kavramış olur. Bu zemin oturmadan koordinat ve programlama konularına geçmek, G ve M kodlarını yalnızca ezberlemeye yol açar. Bir sonraki derste tezgâhın koordinat sistemlerini ve referans noktalarını (iş sıfırı, takım sıfırı) ele alarak ilk programlama adımlarına hazırlanacağız.
