1. Giriş: Modern CNC Tornalamada Temel Kavramlar

Talaşlı imalatın en köklü kollarından biri olan tornalama, dönme simetrisine sahip iş parçalarının yüksek hassasiyetle işlenmesini sağlar. Günümüz üretim süreçlerinde birincil öncelik; birim üretim süresini artırmak, toplam parça maliyetini düşürmek ve ayar (setup) sürelerini en aza indirmektir. Bu doğrultuda öne çıkan trendler, çok amaçlı (multi-tasking) işleme yöntemleri ve ileri NC-kontrol sistemlerinin entegrasyonudur. Tezgâh imalatçıları ve parça üreticileri artık tek bir bağlamada daha karmaşık parçaların tamamlanmasını hedeflemekte, bu da imalata daha yüksek alaşımlı modern malzemelerin girmesi sonucunu doğurmaktadır.

Verimliliği en üst seviyeye çıkarmak için kesici uçların, takım tutucuların ve tezgâh parametrelerinin tam potansiyelleriyle kullanılması gerekir. Yeni nesil silici (wiper) uç geometrileri, pozitif uçlar için yüksek kararlılık sunan kilitleme arabirimleri ve yüksek basınçlı kesme sıvısı teknolojileri, verimli üretime yönelik en somut yeniliklerdir. Doğru kesici uç kalitelerinin (karbür, sermet, seramik, kübik bor nitrat – CBN, çok kristalli elmas – PCD) ve optimize edilmiş geometrilerin seçilmesi, yüksek tekrarlanabilirlik ve parça kalitesinin temel koşuludur. Geometri ve kalite birbirini tamamlar: bir uç geometrisinin mekanik zayıflığı, kalitenin tokluk özellikleriyle telafi edilebilir.

2. Yöntem Seçimi ve Ön Analiz Kriterleri

En iyi yöntem ve takım çözümü, birbiriyle ilişkili üç konunun titizlikle analiz edilmesine bağlıdır: parça özellikleri, parça malzemesi (biçim ve miktar) ve tezgâh parametreleri.

2.1. Parça Özelliği Analizi

Parçanın boyut ve kalite gereksinimleri derinlemesine incelenmelidir. İşleme tipi (dış çap veya iç çap/delik tornalama; boyuna tornalama, profil işleme, alın tornalama) takım seçimini doğrudan etkiler. Parçanın büyük ve stabil mi, yoksa küçük, uzun-ince veya ince duvarlı bir geometriye mi sahip olduğu belirlenmelidir. Köşe radyüsü gereksinimleri ile tolerans ve yüzey kalitesi kriterleri, kaba veya ince talaş stratejisinin sınırlarını çizer.

2.2. Parça Malzemesi, Biçim ve Üretim Miktarı

Malzemenin talaş kırma özellikleri ve yapısı analiz edilmelidir. Parti miktarı, operasyonel yaklaşımı belirleyen en önemli unsurlardan biridir: optimize edilmiş özel takım gerektiren bir seri imalat mı, yoksa tek parça imalatı mı söz konusudur? Ayrıca parçanın tezgâhta rijit tutturulabilme imkânı ve derin deliklerde talaş boşaltma (tahliye) koşulları kritik önemdedir.

2.3. Tezgâh Parametreleri

• Büyük parçalar ve ağır kaba talaş için tezgâhın stabilite, güç ve tork kapasitesi.
• Kesme/soğutma sıvısı besleme sistemi; uzun talaş yapan malzemelerde yüksek basınçlı sisteme ihtiyaç olup olmadığı.

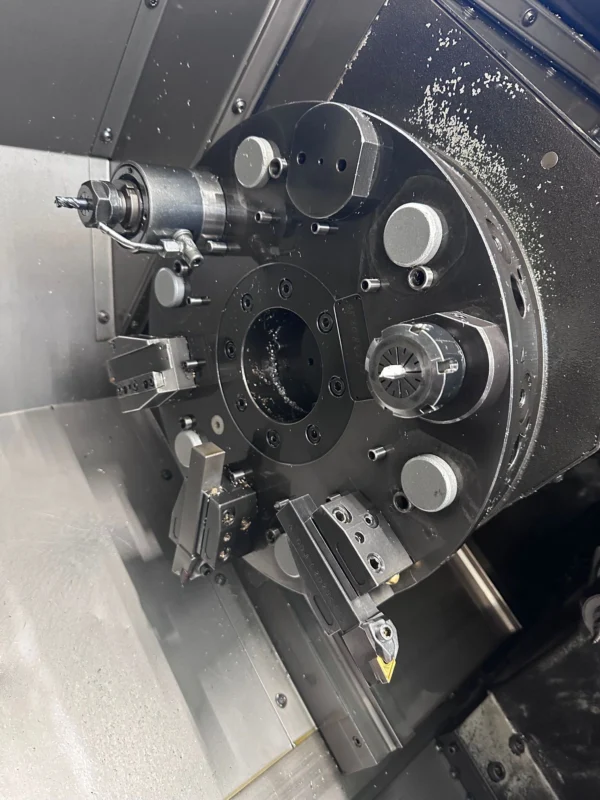

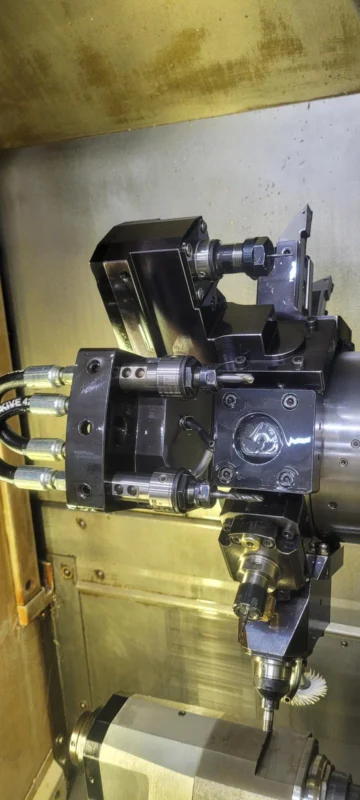

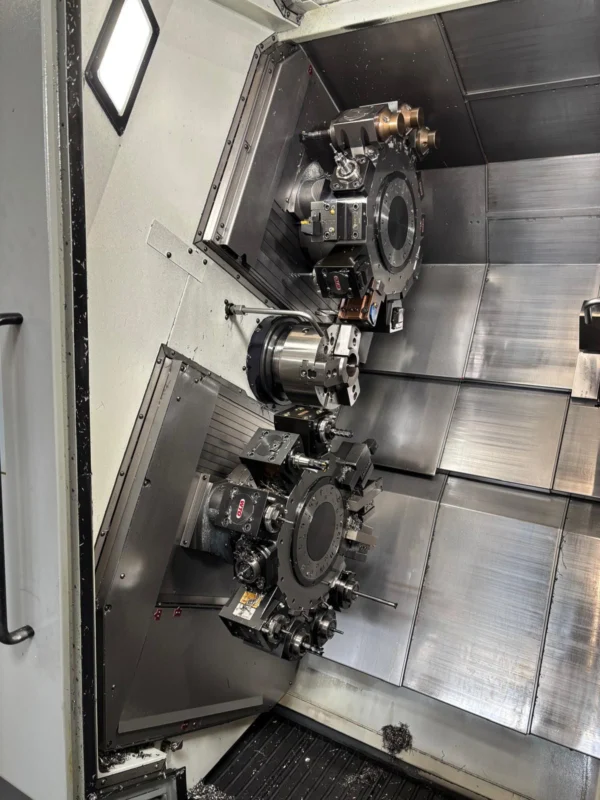

• Takım değiştirme süreleri ve tarette yer alan istasyon sayısı.
• Devir (dev/dk) sınırlamaları ve çubuk sürücü magazin kapasitesi.
• Alt fener mili (sub-spindle) veya punta başlığı bulunup bulunmadığı.

3. Tornalama Teorisi, Matematiksel Formüller ve Parametrik Analiz

Optimizasyon ve öngörülebilir takım ömrü, temel parametrelerin matematiksel tanımı ve ilişkilerinin doğru yönetimiyle başlar.

3.1. Temel İşleme Parametreleri ve Formülleri

Talaş Derinliği (a_p): Kesilmemiş ve kesilmiş yüzey arasındaki fark olup ilerleme yönüne dik (90°) açıyla mm cinsinden ölçülür.

İlerleme (f_n): Takımın bir devirde eksenel/radyal olarak katettiği mm/dev mesafedir. Alın tornalamada takım merkeze ilerlerken sabit yüzey hızı modunda devir otomatik artar; fener mili dev/dk sınırına ulaşınca kesme hızı, takım tam merkeze vardığında 0 m/dk’ya düşer.

3.2. Üç Temel Parametrenin Takım Ömrüne Etkisi

Takım ömrü üzerindeki etki sıralaması nettir: kesme hızı (V_c) açık ara en büyük etkiye sahiptir, onu ilerleme (f_n) izler, talaş derinliği (a_p) ise en az etkiye sahiptir.

• Talaş Derinliği (a_p): Çok sığ kesimde talaş kontrolü kaybolur, sürtünme kaynaklı titreşim ve ısı oluşur. Çok derin kesimde güç tüketimi ve kesme kuvvetleri aşırı artar, uç kırılma riski doğar. En uzun ömür ve minimum paso için a_p, tezgâh gücü elverdiğince yüksek tutulmalıdır.
• İlerleme (f_n): Çok düşük ilerleme talaş kırıcının çalışmamasına, serbest yüzey aşınmasına ve talaş yığılmasına yol açar. Çok yüksek ilerleme; talaş kontrol kaybı, kötü yüzey, yüksek krater aşınması ve plastik deformasyon getirir.
• Kesme Hızı (V_c): Çok düşük hız yığma ağız (BUE) ve kenar körlenmesi; çok yüksek hız aşırı ısı, hızlı serbest yüzey/krater aşınması ve plastik deformasyon üretir. En iyi ekonomi için hassas dengelenmelidir.

4. Kesici Takım Geometrisi ve Seçim Stratejileri

Kesici uç şekli; gereken giriş açısı ve iş parçasının geometrik erişilebilirliğine uygun seçilmelidir. Maksimum mekanik güç ve emniyet için mümkün olan en geniş köşe açısı uygulanmalıdır.

4.1. Kesici Uç Şekilleri ve Karakteristikleri

Sola doğru (R, S, C) gittikçe kenar dayanıklılığı, güç gereksinimi ve titreşim yatkınlığı artar; sağa doğru (T, D, V) gittikçe çok yönlülük ve erişilebilirlik artarken uç dayanımı ve güç gereksinimi azalır.

4.2. Negatif ve Pozitif Temel Şekilli Uçlar

• Negatif Uçlar (90° kenar açısı, 0° boşluk): Çift taraflı kullanım, yüksek kenar sayısı ve ekonomi. Kenar mukavemeti çok yüksek. Dış çap tornalama, ağır kaba talaş ve kesikli/darbeli kesimde ilk tercih.
• Pozitif Uçlar (<90° kenar açısı, 7°–11° boşluk): Tek taraflı, daha keskin kenar, çok daha düşük kesme kuvveti. İç çap tornalama, uzun-ince kararsız parçalar ve ince cidarlı bileşenlerde ilk tercih.

4.3. Giriş Açısının (κ_r) Sürece Etkisi

• Büyük giriş açısı (90°–95°): Talaşı uç alnına çarparak kırar, kuvvetleri eksenel olarak fener miline yönlendirir; titreşime daha az yatkın, dik köşe dönebilir. Giriş/çıkışlarda darbe yükü yüksektir.
• Küçük giriş açısı (45°–75°): Birim yükü düşürür, talaş incelir ve çok daha yüksek ilerleme sağlar; çentik aşınmasını azaltır. Dik köşeyi dönemez; radyal kuvvet nedeniyle uzun parçalarda tırlama yaratabilir.

4.4. Talaş Kırma Alanlarına Göre Seçim (F, M, R)

5. Malzeme Gruplarına Göre Tornalama Stratejileri (ISO P, M, K, N, S, H)

5.1. Çelik Tornalama (ISO P)

• Alaşımsız Çelikler (P1.x): %0,55’e kadar karbon. Düşük karbonlu yumuşak çeliklerde (<%0,25 C) yapışma/BUE yatkınlığı yüksektir. Çözüm: mümkün olan en yüksek kesme hızı, keskin kenarlı geometriler ve ince PVD kaplamalı kaliteler; köşe radyüsünden geniş a_p ve 90°’ye yakın giriş açısı.
• Düşük Alaşımlı Çelikler (P2.x): En yaygın grup (<50 HRc). Ana aşınma: krater ve serbest yüzey. Kalın CVD kaplamalı üniversal karbür ve silici geometriler ilk tercih.
• Yüksek Alaşımlı Çelikler (P3.x): Toplam alaşım >%5. İşlenebilirlik düşer, plastik deformasyon riski yaygındır. Plastik deformasyon direnci ve yüksek kenar mukavemeti olan tok kaliteler; yüksek basınçlı kesme sıvısı mükemmel sonuç verir.

5.2. Paslanmaz Çelik Tornalama (ISO M)

Temel karakter: yüksek mekanik dayanım, işleme sonucu pekleşme ve yüksek yapışma/sıvama yatkınlığı.

• Ferritik/Martensitik (P5.x): Düşük alaşımlı çeliklere benzer; sertleştirilmiş martensitikte ekstra plastik deformasyon direnci gerekir.
• Ostenitik (M1.x–M2.x): Hızlı pekleşme, talaş derinliği sınırında ciddi çentik aşınması yaratır. Yoğun kesme sıvısı, küçük giriş açısı / yuvarlak uç, pozitif keskin geometri ve orta-tok kaliteler kullanılmalı.
• Duplex (M3.4): Çok yüksek dayanım, aşırı kuvvet ve ısı. İçten kesme sıvısı şart; kenar çizgisinde mikro-geometrik dayanımı yüksek tok uçlar seçilmeli.

5.3. Dökme Demir Tornalama (ISO K)

Dökme demirler (gri, sfero, CGI, ADI) aşındırıcı karbür tanecikleri içerir; ana problem abrazif serbest yüzey aşınmasıdır. İnce/orta talaşta kalın katmanlı kaliteler ve silici geometriler; ağır kabada en güçlü kenarlı geometriler tercih edilir. Gri dökme demirin sürekli kesiminde karışık seramik veya silisyum nitrür seramik uçlarla kesme hızı muazzam artırılabilir; seramikle darbeli/kesikli işlemde termal şok çatlağı riskine karşı kuru çalışılmalıdır. Sadece gri dökme demirin sürekli kesiminde CBN de yüksek verim sağlar. CGI ve ADI türlerinde sfero stratejileri izlenir.

5.4. Isıl Dirençli Süper Alaşımlar (HRSA) ve Titanyum (ISO S)

Nikel/demir/kobalt bazlı süper alaşımlar ve titanyum; yüksek sıcaklıkta dayanımını koruyan, ısı iletkenliği çok zayıf malzemelerdir. Isı talaşla uzaklaştırılamaz, kesme kenarında birikir. Havacılık parçalarında süreç üç aşamaya ayrılır: İlk (FSM), Orta (ISM), Son/Finiş (LSM). LSM’de yüzey bütünlüğü ve beyaz katman oluşumunu önlemek için keskin kenarlı takımlar hayatidir.

• Çentik aşınması: Birincil hasar. Küçük giriş açısı (45°–60°) veya yuvarlak uç; aşınmayı eşit dağıtmak için “açılı tornalama” (taper) ya da çoklu paso. Açılı tornalamada a_p asla 0,25 mm altına inmemeli.
• Seramik/karbür: ISM’de Sialon veya whisker güçlendirmeli seramikle V_c = 150–280 m/dk’ya çıkılabilir (rijitlik kusursuz, yüksek hacimli sıvı). LSM’de seramik asla önerilmez; karbürle V_c < 80 m/dk, serbest yüzey aşınması maks. 0,2 mm, talaş kalınlığı maks. 0,1 mm, taşlanmış keskin PVD kaplamalı karbür.

5.5. Alüminyum Tornalama (ISO N)

Silisyum (Si) <%13 alüminyum alaşımlarında ana hedef, uça sıvamayı önlemek ve pürüzsüz yüzey elde etmektir. Her zaman pozitif, son derece keskin, parlatılmış/cilalı taşlanmış geometriler; kaplanmamış veya çok ince PVD kaplamalı kaliteler kullanılır. Kararlı ince talaşta PCD (çok kristalli elmas) uçlar birinci tercihtir; yapışmayı tamamen ortadan kaldırır, mükemmel yüzey ve yüzlerce kat uzun ömür sağlar. Si >%13 yüksek silisyumlu alaşımlarda karbür saniyeler içinde biter; PCD teknik zorunluluktur. Kesme sıvısı burada soğutmaktan çok talaş boşaltma için kullanılır.

5.6. Sert Parça Tornalama (ISO H)

45 HRc üstü, tipik 55–68 HRc sertleştirilmiş çeliklerin tornalanması (HPT), zaman alıcı taşlamaya doğrudan alternatiftir; parça başına süre ve maliyeti %70’ten fazla düşürür ve karmaşık geometrilerin (şanzıman dişlileri, pistonlar, dişli kutusu muhafazaları) tek ayarda tamamlanmasını sağlar.

• CBN/Seramik: 50 HRc üstü malzemede geleneksel karbür kullanılamaz. CBN birincil ve en mükemmel malzemedir (parça en az 48 HRc olmalı). Orta yüzey kalitesi gereken kararlı sürekli kesimlerde Al₂O₃ esaslı seramik tamamlayıcı olabilir. Çok düşük V_c seçilirse yeterli ısı üretilemez ve kuvvet ucu kırar.
• Kenar hazırlığı: S-tipi (pahlı+yuvarlatılmış) en yüksek kenar gücü, ağır kesikli kesimde kararlılık. T-tipi (sadece pahlı) sürekli kesimde en iyi yüzey ve düşük kuvvet.

6. İç Çap (Delik) Tornalama Dinamikleri ve Hassasiyet Kuralları

İç çap tornalama, takımın delik çapı ve derinliği (kullanma mesafesi) tarafından fiziksel olarak sınırlandığı, sapma ve titreşime en açık prosestir. Temel kural: mümkün olan en büyük bara çapını ve en kısa kullanma mesafesini seçmek.

6.1. Kesme Kuvvetleri ve Takım Sapması

• Teğetsel Kuvvet (F_t): Barayı merkez çizgisinden aşağı zorlar; etkili boşluk açısını azaltır ve uç parça altına sürter.
• Radyal Kuvvet (F_r): Barayı duvardan merkeze iter; a_p azalır, tolerans kaçar ve şiddetli tırlama oluşur.

6.2. L/D Oranına Göre Delik İşleme Barası Seçimi

6.3. Baranın Tezgâha Bağlanması

Vidalı (yalnız cıvata ucuyla sıkan) tutucular baraya zarar verir ve rijitliği düşürür; barayı 360° saran kovanlı/silindirik tutucular tercih edilmelidir. Kovan içi minimum bağlama uzunluğu bara çapının en az 3–4 katı (3–4 × d_m) olmalıdır. 25 mm’ye kadar baralarda yay yüklü bilyalı piston mekanizmalı konumlandırma kovanları kesme kenarını tam merkezde tutar; daha büyük baralarda punta merkezi, hassas yükseklik çubuğu veya su terazisiyle hizalanmalıdır.

6.4. Talaş Boşaltma (Tahliye) Stratejileri

• Takım içinden kesme kenarına yönlendirilmiş yüksek hacimli kesme sıvısı talaşları delikten fırlatır.
• Boydan boya deliklerde sıvı yerine basınçlı hava ile talaşlar fener miline doğru üflenebilir.
• Takımı 180° ters çevirerek yapılan “baş aşağı delik işleme” yerçekimiyle tahliyeyi ve kararlılığı radikal artırır.
• Kesme başlığı ile duvar arasında yeterli boşluk bırakan kombine bara geometrisi seçilmeli.

7. Çok Amaçlı (Multi-Tasking) Tezgâhlar ve Küçük Parça Prosesleri

7.1. B-Ekseni Kinematiği

• 45° eğilmiş fener mili: B-milini 45° eğmek, tornalamada maksimum kararlılık ve erişilebilirlik sağlar; aynı takım hem ana hem alt fener milinde tornalar (fener mili + B-ekseni açısı ve dönme yönü CNC’den ayarlanır).
• İkiz takımlar ve Y-ekseni ofseti: Aynı gövdede iki uç yuvası zaman ve istasyon tasarrufu sağlar. Y-ekseni kesme kenarı yüksekliği (h₁) kadar merkez dışına kaydırılır (Y = ±h₁); alt fener milinde ofset ters yönde programlanır.
• Torna-freze kombine gövdeler: Tornalama uçları 0° ve 180°’de; freze uçları biraz önde. Kör delikte freze ucunun tabana çarpmaması için programda tabandan önce kesin “STOP” tanımlanmalı.

7.2. Kayar Otomat (İsviçre Tipi) Stratejileri

• Operasyon sırası: Her zaman ana fener milindeki iç çap (önce delme, sonra iç tornalama) ile başlanır; böylece dış çap kılavuz kovan tarafından tam kavranır. İç çap bitmeden dış çap işlenirse parça esner, tolerans kaçar.
• Tek pasoda dış çap: İnce işlemede çap tek seferde nihai boyuta indirilir; pasolara bölünürse geri çekilmede sürtünme yüzeyi bozar.
• Yük dengesi: Toplam süre ana ve alt fener mili arasında %50/%50 bölüştürülür. Kesme öncesi kılavuz kovana en yakın çalışan “geriye tornalama” takımları titreşimi yok eder.

8. Endüstriyel Takım Bakımı ve Tork Optimizasyonu

8.1. Kesici Uç Yuvası Mikron Seviyesi Kontroller

Yuvanın ısı ve kuvvetten zarar görüp görmediği düzenli kontrol edilmelidir. Aşınmayla yuva geometrisi büyüyebilir; uç yan duvarlara tam oturmaz. Deformasyonu ve mikro boşlukları tespit için 0,02 mm hassas şim (sentil) kullanılır; şim yuva ile uç arasına giriyorsa tutucu değiştirilmelidir. Altıkların kesme yönündeki köşelerinde talaşlanma/kırılma olmamalı; yuvadaki mikro talaşlar her uç değişiminde basınçlı hava ile temizlenmelidir.

8.2. Sıkma Torkunun Kararlılığı ve Yağlama

• Aşırı yüksek tork: Vidaya/uca aşırı gerilim; vida diş kaçırması, vida başı kopması veya gevrek karbür/seramik ucun yuva içinde mikro çatlaması ve ilk darbede patlaması.
• Aşırı düşük tork: Uç kuvvet altında mikro hareket eder; şiddetli tırlama, kötü yüzey, tolerans sapması ve tanecik kopması.

9. Kapsamlı Sorunlar ve Çözümler Matrisi

10. Pratik Atölye Notları ve İpuçları

10.1. Silici (Wiper) Teknolojisi: İlerlemeyi veya Yüzeyi İkiye Katlayın

Standart uçta tek köşe radyüsü (0,1–2,4 mm) varken silici uçların köşesinde 3–9 radyüsün birleştiği özel bir pürüzsüzleştirme alanı vardır. İki türlü avantaj sağlar: (1) f_n’yi iki katına çıkarıp aynı yüzey kalitesiyle parçayı yarı sürede işleyebilir; (2) f_n’yi sabit tutarak iki kat daha iyi yüzey elde edip çoğu uygulamada taşlama ihtiyacını ortadan kaldırabilirsiniz. Silici uçlar rijit koşullar içindir; uzun kullanma mesafeli delik veya ince cidarlı esnek bağlamalarda radyal kuvveti artırıp tırlama yapabilir – bu durumda standart radyüslü pozitif uç tercih edilmeli. Genellikle 93° giriş açılı tutucularda tam performans verir.

10.2. Köşe Radyüsü – Talaş Derinliği Alt Sınır Kuralı

10.3. Kararlı Talaş Şekli

En ideal talaş, kısa ve spiral helisel kısa talaşlardır; kolay taşınır, hızla uzaklaşır ve kenara aşırı basınç uygulamaz. Talaş kırma üç mekanizmayla olur: malzemenin kendi gevrek yapısıyla (dökme demir), talaş kırıcı duvarına çarparak veya parça gövdesine çarparak. Uç radyüsü, f_n ve talaş kırıcı geometrisi her zaman işlenen malzemenin ISO sınıfına (P, M, K, N, S, H) uyumlu seçilmelidir.

11. Pratik Başvuru: Operasyona Göre Kesme Değerleri, Soğutma ve Kontrol Listesi

Bu bölüm, yukarıdaki teoriyi tezgâh başında hızla uygulamak için başlangıç değerleri sunar. Değerler orta karbonlu çelik (C45 / 1045) referansıdır; kendi malzeme ve tezgâhınıza göre doğrulayın.

11.1. Kesici Uç Malzemesine Göre Kesme Hızı (C45)

• HSS: 20–50 m/dk
• Kaplamalı karbür: 100–300 m/dk
• Sinter karbür (yüksek kalite): 200–500 m/dk
• Seramik: 400–800 m/dk (kararlı, rijit koşullar)

11.2. Operasyona Göre Başlangıç Kesme Değerleri

Uyarı: Fener mili salgısı (runout) 0,02 mm’yi aşarsa bitirmede titreşim oluşur.

Kritik: Bara çıkıklığını mümkün olduğunca kısa tutun; titreşim minimuma iner (bkz. Bölüm 6, L/D sınırları).

Kural: Kanal açmada radyal dalış derinliği kesici uç genişliğini aşmamalıdır; aşırı bastırma ucu kırar.

11.3. Soğutma Sıvısı Seçimi

Uyarı: Kesme sıvısı sıcaklığı 65°C’yi aşarsa takım ömrü ≈%30 azalır; depoyu ve filtreyi periyodik kontrol edin.

11.4. Uç Değiştirme Kriterleri ve Hızlı Teşhis

11.5. İş Öncesi Kontrol Listesi

Kaynak ve Uzmanlık

Bu rehber, Mentor CNC’nin CNC tornalama kesici takım seçimi, işleme parametreleri ve optimizasyon konusundaki uygulamalı mühendislik birikimini özetler. Kesme hızı, ilerleme, geometri ve kalite seçimini kendi tezgâh ve malzemenize uyarlamak için Kesici Takımlar kategorisindeki diğer içerikleri ve CNC hesaplama araçlarımızı inceleyebilirsiniz.
