G32, CNC tornada kontrol ünitesine “şimdi çok hassas bir senkronizasyonla sabit hatveli vida açacaksın” talimatını veren temel diş çekme fonksiyonudur. Önemli bir nokta: G32 bir hazır çevrim (cycle) değildir. G32, tek bir doğrusal veya konik hareket boyunca iş mili ile takım ilerlemesini birbirine kilitleyen bir G kodudur. Takımın dişe dalması, diş boyunca ilerlemesi, dışarı çıkması ve başlangıç noktasına geri dönmesi gibi tüm adımları tek tek (blok blok) yazmak gerekir.
G32 sabit hatveli dis cekme senkronizasyon semasi
1. G32 fonksiyonu nedir? Temel mantığı
Tezgah G32 komutunu gördüğü an, ilerleme hızını normal F ilerlemesinden tamamen farklı bir boyuta taşır. Bunu, iş mili üzerindeki position coder (konum kodlayıcı) sensörü sayesinde yapar: iş mili döndükçe sensör milin anlık dönüş hızını ve konumunu gerçek zamanlı olarak CNC ünitesine okur; kontrol ünitesi bu veriyi Z ve X eksen motorlarına ileterek takımı kesme hızına senkronize şekilde hareket ettirir. Bu senkronizasyon sayesinde kesme derinliğini (paso miktarını) değiştirip aynı diş yolunu tekrar tekrar (çoklu pasolarla) çalıştırsanız bile, takım her seferinde tam olarak aynı vida dişinin içine girer; dişlerde bozulma veya çift diş oluşma riski meydana gelmez.
Kullanım çeşitleri: G32 sadece düz vidalarda değil üç farklı geometride kullanılır — (1) düz diş çekme (eşit hatveli silindirik vidalar, takım yalnızca Z ekseninde hareket eder), (2) uca doğru inceltilmiş / konik vidalar (takım hem X hem Z ekseninde eş zamanlı senkronize hareket eder — örn. boru dişleri), (3) kaydırma dişleri (çok ağızlı veya başlangıç noktası kaydırılmış özel vidalar).
2. Programlama biçimi ve parametre ayarları
G32 X(U)_ Z(W)_ F_ ;| Adres | Fonksiyon |
|---|---|
| X(U) | Diş çekme hareketinin bittiği X koordinatı (çap). Düz dişte yazılmaz veya başlangıç çapıyla aynı kalır; konik dişte bitiş çapı yazılır. |
| Z(W) | Diş çekme hareketinin bittiği Z (boyca) koordinatı. |
| F(L) | En kritik parametre: G32 modunda F, ilerleme hızı değil doğrudan dişin hatvesidir (vida adımı). Örn. 2 mm adımlı metrik vida için F2.0. |
3. Konik diş çekmede yön ve işaret kombinasyonları
Programı mutlak (X, Z) yerine artışlı (U, W) koordinat sistemine göre yazıyorsanız, takım yollarının yön işaretlerine (+/-) çok dikkat etmelisiniz. Konik vidalarda takımın izleyebileceği başlıca yön kombinasyonları ve geometrik kurallar:
- Takım X ekseninde eksiye, Z ekseninde eksiye doğru konik hareket edebilir.
- Takım X ekseninde artıya, Z ekseninde eksiye doğru konik hareket edebilir.
- Özel geometrik sınır: girilen radyüs (koniklik) farkının mutlak değeri, X eksenindeki hareket miktarının yarısından küçük veya eşit olmalıdır (koniklik farkı toplam X hareketinin yarısını aşamaz). Bu kural her iki yön durumunda da geçerlidir.
4. Örnek programlama uygulaması (çok pasolu düz vida)
Ø40 silindirik bir çeliğin üzerine 2 mm hatveli ve Z-50 boyunda düz metrik vida açalım. Tek taraflı diş yüksekliğini 3 pasoda bitiyoruz. G32 hazır çevrim olmadığı için her paso için dalma, diş çekme, dışarı kaçma ve boyca geri dönüş bloklarını tek tek yazıyoruz.
O0032 (G32 DIS CEKME DERS ORNEGI) ;
G21 ;
G28 U0 W0 ;
G97 S800 M03 ; (800 dev/dak SABIT devir - vida icin G97 zorunlu)
T0101 ;
(EMNIYETLI YAKLASMA)
G00 X45.0 Z5.0 M08 ;
(1. PASO)
G00 X39.4 ; (ilk kesme derinligi)
G32 Z-50.0 F2.0 ; (is miliyle senkron, 2 mm hatveyle vidaya gir)
G00 X45.0 ; (X ekseninde disari kac)
G00 Z5.0 ; (baslangica geri don)
(2. PASO)
G00 X38.2 ;
G32 Z-50.0 F2.0 ;
G00 X45.0 ;
G00 Z5.0 ;
(3. PASO - FINIS)
G00 X37.6 ; (son dis dibi capi)
G32 Z-50.0 F2.0 ;
G00 X45.0 ;
G00 Z5.0 ;
(BITIS)
G00 X100.0 Z100.0 M09 ;
M05 ;
M30 ;Kritik: G32 kullanıldığı için her paso dalışında takımı önce içeri aldık, diş çektik, dışarı çıkardık ve boyca geri yürüttik — her paso 4 blokluk el emeği gerektirir. Bu yüzden G32 yorucudur; ancak kontrol tamamen sizde olduğu için tezgaha en çok hükmedilen koddur.

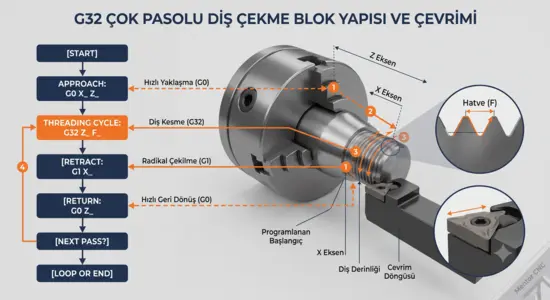

G32 cok pasolu dis cekme blok yapisi
5. Eksik bilgi uyarısı
Kaynak dokümanlarda G32 nin iş mili dönme açısı yönünden çoklu başlangıç açısı detayları (çok ağızlı dişler için Q parametresinin G32 deki tam açısal karşılığı) ve G32 ye ait mikro parametre numaraları yer almamaktadır. Bu bilgiler için tezgahınızın modeline göre FANUC (veya Siemens) el kitabından ilgili parametre numaralarını teyit edin.
İlgili araç: Geniş hatveli, trapez veya çok ağızlı dişlerde takım tırlıyor ya da uç kırılıyorsa FANUC Makro Diş Çekme Simülatörü ve NC Kod Üretici aracıyla yük bölmeli paso planı ve hazır G32 programı alabilirsiniz.
